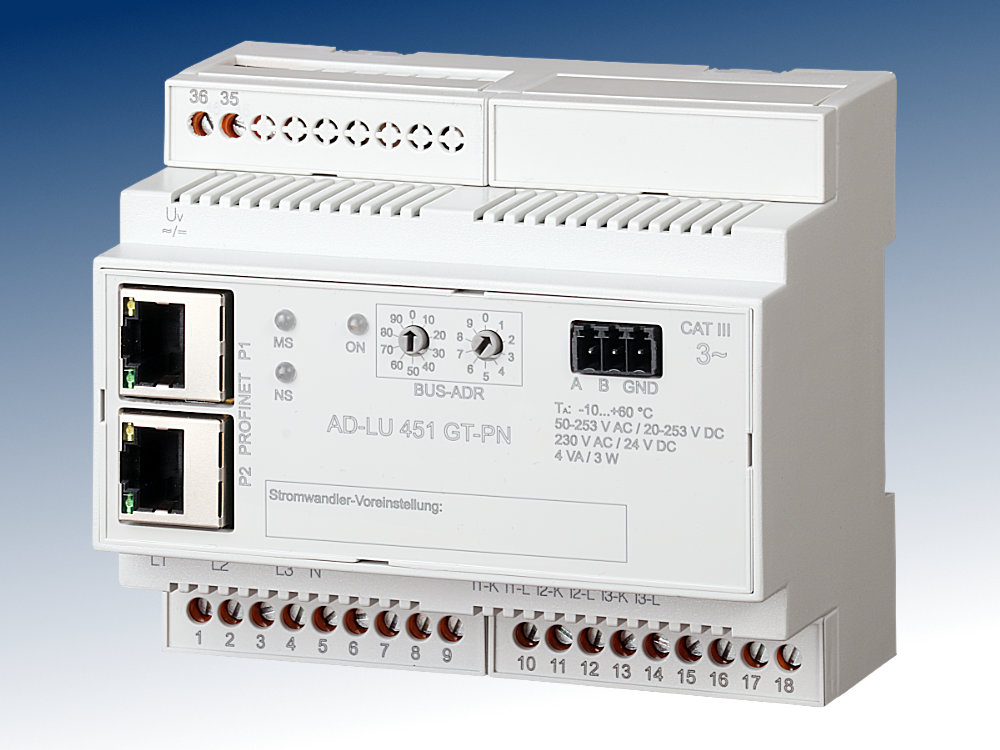

FiltersucheAD-LU 451 GT-PN
Beschreibung
Der digitale Leistungsmessumformer AD-LU 451 GT-PN misst alle Größen des Drehstromnetzes, darunter Strom, Spannung, Energie, Wirk-, Blind- und Scheinleistung sowie Frequenz, und stellt diese Daten über einen Feldbus zur Verfügung. Somit eignet sich das Gerät optimal für die Einbindung in Energiemanagementsysteme. Der AD-LU 451 GT-PN verfügt über eine ProfiNet-Schnittstelle mit 2-Port-Switch zum direkten Weiterschleifen zum nächsten Gerät. Es können 3- oder 4-Leiter-Netze gemessen werden. Bei 4-Leiter-Netzen kann die Belastung gleich oder ungleich sein. 3-Leiter-Netze müssen hingegen gleich belastet sein. Durch das integrierte Weitbereichsnetzteil ist der Betrieb in einem weiten Versorgungsspannungsbereich möglich. Die Strommessung findet über externe Klappstromwandler statt, die ohne Auftrennen auf die zu messende Leitung aufgebracht werden können. Für die Messung höherer Spannungen können jederzeit externe Wandler vorgeschaltet werden. LEDs an der Frontseite signalisieren den Betriebszustand und den Datenverkehr. Zusätzlich verfügt das Gerät über eine frontseitige RS485-Schnittstelle, an die beispielsweise die TFT-Anzeige AD-MM 400 angeschlossen werden kann. Somit können ohne großen Aufwand alle Messwerte auch vor Ort angezeigt werden.
Anwendung
Messung und Überwachung aller elektrischen Kennwerte in elektrischen Anlagen. Erfassung von Lastprofilen für Energiemanagementsysteme wie z.B. ISO 50001. Erfassung des Energieverbrauchs einzelner Verbraucher. Überwachung von Spannungsqualitätsgrößen wie z.B. Oberschwingungen.
Achtung: Dies ist ein Klasse A Produkt nach EN 55011. Beim Einsatz im Kleingewerbe oder Wohnbereich können zusätzliche EMV-Maßnahmen nötig sein.
Besondere Merkmale
Anschluss von 4-Leiter-Systemen beliebiger Last - Messung von Strömen, Spannungen, Leistungen, Leistungsfaktoren, Frequenz, Oberschwingungen
- Geringer Leistungsverlust bei der Strommessung durch Anschluss externer Klappstromwandler
- Zähler für bezogene und zurück gespeiste Wirkenergie
- Zähler für induktive und kapazitive Blindleistung
- Feldbus Schnittstelle für PROFINET
- RS485-Schnittstelle für die Anbindung einer TFT-Anzeige
- Versorgung über Weitbereichsnetzteil
- Konfiguration der Strom- und Spannungswandler nur über Profinet
| Downloads | |
|---|---|
| Datenblatt |  lu451gt-pn.pdf (906 kB) |
| Ausschreibungstext |  lu451gt-pn.zip (9 kB) |
| Grundlagenwissen Leistungs- und Energiemesstechnik | lu-grundbegriffe.pdf |
| Sicherheitshinweise | ad-safety-instructions.pdf (86 kB) |
